Vardinėje plokštelėje esantis „K3V112“ nenurodo vieno dalių sąrašo. „Kawasaki“ gamina siurblį kaip vieną, tandeminį arba lygiagretųjį įrenginį, sukantis pagal laikrodžio rodyklę ir prieš-prieš laikrodžio rodyklę, su GTV arba be jo. Dalių pardavėjai tuo pačiu pavadinimu pateikia keletą pavaros{5}}velenų, pakreipiamųjų-kaiščių ilgių ir bandomųjų{7} siurblių tipų. Tais atvejais, kai K3V112 siurblio dalių užsakymas nepavyksta, net jei dalies pavadinimas yra teisingas.
Šis vadovas skirtas remonto dirbtuvėms, dalių pirkėjams ir techninės priežiūros specialistams, kurie jau žino, kad turi K3V112 ir turi nuspręsti, ką pirkti. Jame aprašoma, kurios dalys priklauso kuriam agregatui, kurios keičiasi atsižvelgiant į siurblio versiją, kaip palyginti sandarinimo rinkinį, sukamąją grupę, atskiras dalis ir pakaitinį siurblį ir ko reikia siurbliui, kai jis vėl sukomplektuotas. Tai neapima išmontavimo žingsnių ar reguliatoriaus reguliavimo. Kawasaki kataloge rašoma, kad siurblio negalima išardyti be jo patvirtinimo, o kai tai neišvengiama, tai gali atlikti tik įgaliotas asmuo, todėl darbas priklauso nuo jūsų konkrečiam modeliui išduoto aptarnavimo vadovo.
Atskleidimas: „Sheungchak“ tiekia naujus ne{0}}OĮG pakaitinius siurblius ir nėra susijęs su „Kawasaki Heavy Industries“. "K3V112" čia naudojamas tik siurbliui identifikuoti.

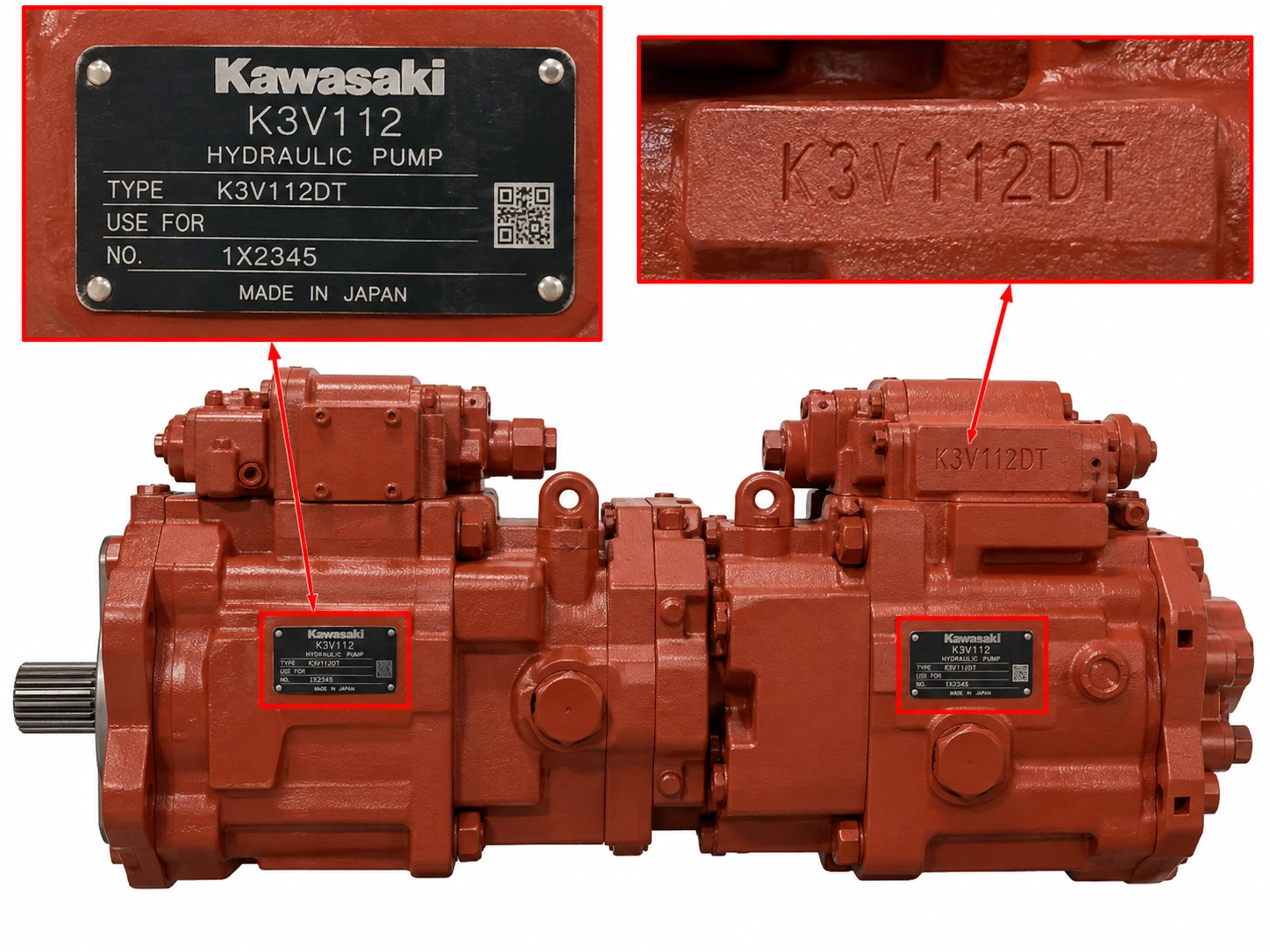

Kokį K3V112 siurblį turite?
Simboliai po „K3V112“ nusprendžia, kuris dalių sąrašas taikomas, todėl prieš žiūrėdami į bet kurią dalį užrašykite visą modelio kodą. Kawasaki K3V/K5V kataloge kodų pozicijos pateikiamos tokia tvarka (Kawasaki Heavy Industries, katalogas KPM1410, 2014 m. spalio mėn).
| Kodo padėtis | Parinktys Kawasaki kataloge | Kodėl tai svarbu užsakant |
|---|---|---|
| Siurblio konfigūracija | S=vienas, DT=tandeminis dvigubas siurblys, DP=lygiagretus dvigubas siurblys | Nustatoma, kiek sukamųjų grupių turi siurblys ir ar dalys yra nurodytos kaip priekinės ir galinės |
| Pagalbinis variantas | Nėra standartinės raidės =, P=su GTV, H=su išcentriniu siurbliu | Prideda dalis už pagrindinio siurblio ribų, todėl K3V112DTP sąrašas nėra tas pats, kas K3V112DT sąrašas |
| Siurblio dizaino kodas | Skaičius | Nurodo projekto peržiūrą; cituoti ją iki galo |
| Rotacija | R=pagal laikrodžio rodyklę, L=prieš- laikrodžio rodyklę, žiūrint iš veleno galo | Nusprendžia, kurios rankos dalys tinka |
| Reguliatoriaus kodas ir reguliatoriaus konstrukcijos kodas | Trumpas kodas, pvz., 2N arba 9N, po kurio nurodomas skaičius | Nurodo reguliatorių; cituoti abu be sutrumpinimo |
Ne kiekviena parinktis siūloma bet kokio dydžio. 112 dydžiui katalogo asortimento diagramoje rodomi K3V112S, K3V112DT, K3V112DTP ir K3V112DP. Jo reguliatoriaus santrauka susieja reguliatoriaus kodus su valdymo tipais, pvz., bendromis arklio galiomis, neigiamu srautu, teigiamu srautu ir apkrovos jutiklio valdymu. Tiekėjui reikalingas atspausdintas kodas, o ne jūsų skaitymas.
Orientacijai „Kawasaki“ pateikia serijas, kurių vardinis slėgis yra 34,3 MPa ir didžiausias slėgis 39,2 MPa, ir 112 dydį, esant maksimaliam savaiminio{3}}siurbimo greičiui 2 360 min⁻¹ (Kawasaki Heavy Industries). Kataloge nurodytos sąlygos šiam greičiui: didžiausias poslinkis ir –0,01 MPa arba didesnis įsiurbimo slėgis. Tai siurblio nominalai, o ne dalių priimtinumo vertės.
Jei vardinės lentelės nėra arba jos neįskaitoma, mūsų vadovasidentifikuoti hidraulinį siurblį pagal jo vardinę lentelęapima atsarginius metodus.
K3V112 siurblio dalys pagal surinkimo grupes
Užsakymas yra lengvesnis, o kainas lengviau palyginti, kai dalys yra sugrupuotos pagal komplektą, o ne išvardytos po vieną. Žemiau pateikta grupė yra mūsų, sudaryta iš dalių pavadinimų pardavėjų paskelbtose dalių lentelėse. Tai orientacinis žemėlapis, o ne medžiagų sąmata. Prekių numeriai ir kiekiai vienam-siurbliui turi būti pateikti iš dalių sąrašo, kad būtų nurodytas tikslus modelio kodas.
| Surinkimo grupė | Pagrindinės dalys | Ką reikia žinoti prieš užsakant |
|---|---|---|
| Rotary grupė | Cilindrų blokas, stūmoklis ir trinkelės mazgai, nustatymo plokštė (taip pat vadinama fiksavimo plokšte), sferinė įvorė (rutulinis kreiptuvas), cilindro spyruoklės | Dvigubas siurblys turi du; įrašyti, iš kurios padėties atėjo kiekviena dalis |
| Vožtuvo plokštė ir vožtuvo blokas | Vožtuvų plokštė, vožtuvų blokas, atbuliniai vožtuvai | Pardavėjai pateikia cilindrų bloką ir vožtuvo plokštę kartu kaip komplektą, dešinėje ir kairėje{1}} |
| Plokščių grupė | Plokštelė, pakreipiama įvorė, bato plokštė, slydimo plokštės atrama, pakreipimo kaištis, servo stūmoklis | Pakreipimo kaiščio mazgas pateikiamas daugiau nei vienu ilgiu |
| Velenai ir guoliai | Priekiniai ir galiniai pavaros velenai, spygliuota mova, ritininiai ir adatiniai guoliai, guolių tarpikliai | Spline dantų skaičius skiriasi |
| Reguliatorius | Pilnas reguliatoriaus surinkimas | Identifikuojamas pagal reguliavimo kodą; tandeminis siurblys turi vieną siurblį |
| Pagalbinis siurblys ir GTV | Pilotinis krumpliaračių siurblys, GTV dalys | Išvardinta kelių tipų |
| Antspaudai | O-žiedai ir veleno sandarikliai | Patikrinkite, kurią siurblio konfigūraciją apima rinkinys |
Variantai, sukeliantys neteisingus užsakymus
Keturi dalių tipai parduodami daugiau nei viena versija, ir prieš užsakant kiekvieną reikia patikrinti seną dalį. Žemiau pateikiamos versijos, kurias skelbia du antrinės rinkos dalių pardavėjai, patikrintos 2026 m. spalio 9 d. (Hidraulika misija; Hidra dalys JAV). Abu yra komerciniai šaltiniai su parduodamomis dalimis, ir nė vienas sąrašas nėra baigtinis. Jie taip pat yra susiję: Misija įvardija „Hydra Parts USA“ kaip savo internetinį mažmeninį platintoją, todėl vienas sąrašas nepatvirtina kito. Jie rodo, kad versijos egzistuoja. Jie nerodo, kuris iš jų tinka jūsų siurbliui.
| dalis | Ką rodo pardavėjo sąrašai | Ką įrašyti |
|---|---|---|
| Cilindro bloko ir vožtuvo plokštės mazgas | Du elementai: 013 pažymėtas R (CW/RH) ir 014, pažymėtas L (CCW/LH), kiekis po vieną misijos lentelėje | Padėtis, iš kurios išėjo senasis agregatas, visos žymės ant senos vožtuvo plokštės ir visas modelio kodas |
| Priekinis pavaros velenas | 12, 14 arba 17 spline dantų | Dantų skaičius su nuotraukos kvadratu-ant veleno galo |
| Galinis pavaros velenas | 12 arba 13 spline dantų; Viename misijos lentelės nuorodos stulpelyje vietoj to rodomas 14, todėl laikykite sąrašą kaip neišsamų | Dantų skaičius, su nuotrauka |
| Pakreipimo kaiščio surinkimas | 114,7 mm arba 121 mm | Seno kaiščio nuotrauka prieš taisyklę arba apkabą su matomais abiem galais |
| Pilotinis krumpliaračių siurblys | „Daug skirtingų tipų“ | Siurblio ir jo tvirtinimo pusės nuotraukos |
Pirmoje eilėje ranka priklauso vožtuvo plokštei. Agregato misijos gaminio puslapyje pateikiamas vienas cilindrų blokas ir viena dešinė (pagal laikrodžio rodyklę) vožtuvo plokštė (Hidraulika misija). Nė vienas pardavėjas nenurodo, kuris agregatas yra priekiniame ar galiniame siurblyje arba kaip R ir L atitinka tam tikrą siurblio sukimąsi. Negalima to daryti iš etikečių. Patvirtinkite tai pagal dalies numerį pagal savo modelio kodo dalių sąrašą.
Ant velenų, „Kawasaki“ katalogo matmenų lentelėje pateiktas 14 dantų JIS B 1603 įvorė K3V112 veleno gale. Kiti skaičiai pardavėjų sąrašuose yra priežastis skaičiuoti turimo veleno dantis.
Ant pakreipiamojo kaiščio sąraše pateikiami du ilgiai, nenurodant, tarp kurių dviejų taškų ilgis matuojamas. Prieš priderindami jį prie savo išmatavimų, paklauskite tiekėjo, kurį matmenį nurodo figūra.
Suolo patarimas:Pažymėkite priekinę ir galinę dalį ant reguliatorių, vožtuvų plokščių ir sukamųjų grupių dalių, kol jie palieka stendą. Tada savo modelio vadove patikrinkite, kurie iš jų yra{1}}konkrečios padėties.
Ką skaityti nuo vardinės lentelės ir senosios dalies
Tai yra identifikavimo įrašas. Surinkite jį, kol kas nors paprašys pasiūlymo:
- Visas modelio kodas ir serijos numeris iš vardinės lentelės, įskaitant abu dizaino kodus.
- Sukimasis, R arba L, žiūrint iš veleno galo.
- Dvigubui siurbliui, nesvarbu, ar kiekviena dalis skirta priekiniam ar galiniam siurbliui.
- Priekinių ir galinių velenų spygliuočių dantų skaičius.
- Pakreipimo kaiščio ilgis, su aukščiau aprašyta nuotrauka.
- Reguliatoriaus kodas ir tai, ar reguliatorius yra priekyje ar gale.
- Nepriklausomai nuo to, ar sumontuotas piloto krumpliaračio siurblys, ar GTV, su nuotrauka.
- Mašinos markė, modelis ir serijos numeris bei mašinos gamintojo siurblio dalies numeris, jei jį turite.
4 ir 5 punktuose reikia atidaryti siurblį. Jei jis vis dar yra mašinoje, nusiųskite likusią dalį ir pasakykite.
Jei keičiate visą siurblį, o ne taisote,devyni{0}}specifinis siurblio keitimo kontrolinis sąrašasapima sąsają, šis sąrašas nepalieka.
Pirmiausia apžiūrėkite: pakeiskite, perdirbkite arba palikite
Viešajame „Kawasaki“ kataloge pateikiami veikimo apribojimai, bet nėra nusidėvėjimo apribojimų ir pakeitimo{0}}ar{1}}perdarymo taisyklių. Jie pateikiami konkretaus modelio techninės priežiūros vadove, todėl kiekvienas toliau pateiktas sprendimas yra suformuluotas taip, kaip ieškoti ir ką jis keičia tvarka.
Guoliai
Katalogo vardinio slėgio išnašoje nurodoma, kad guolių tarnavimo laikas yra išimtis, kai apibūdinamas ilgaamžiškumas (Kawasaki Heavy Industries, katalogas KPM1410). Priimkite guolio sprendimą prieš citatą, o ne po jos. Pažiūrėkite, ar jūsų modelio vadovas leidžia vėl įjungti guolį, kuris buvo nuimtas nuo veleno. Jei ne, pridėkite ritininius ir adatinius guolius į užsakymą.
Rotary grupė
Pažiūrėkite, ar vadove cilindrų bloko, stūmoklių ar batų pažeidimai traktuojami kaip priežastis pakeisti grupę kaip komplektą. 2016 m. „Fluid Power World“ straipsnyje apie hidraulinius komponentus apskritai rašoma, kad perdengimas gali būti tinkamas vidiniam susidėvėjimui, kai paviršiai vis dar neviršija leistinų nuokrypių ir kad kitu atveju vamzdžiai, stūmokliai ir kitos vidinės dalys yra perdirbamos arba keičiamos („Fluid Power World“.). Tai bendras teiginys, o ne K3V112 pašalpa. Taikoma čia:
- Matoma žalaant bloko, stūmoklių ar batų, pvz., įbrėžimų, įdubimų, įtrūkimų ar įtrūkimų žymių: laukite pakeitimo ir paprašykite tiek vienos -dalies, tiek visos-grupinės kainos.
- Lengvas dėvėjimas:perdaryti galima tik tuo atveju, jei kiekvienas matmuo neviršija gamintojo nustatytų ribų, ir tik parduotuvė, kurioje jūsų modeliui taikomos šios ribos, gali skambinti.
Šis vadovas nepateikia nusidėvėjimo ribų.
Reguliatorius ir piloto pavaros siurblys
Prieš pirkdami reguliatoriaus sandariklio rinkinį, patikrinkite, ar vadove jie laikomi tinkančiais eksploatuoti, ar kaip visiškai pakeistais elementais. Reguliavimo varžtus ir fiksavimo veržles palikite taip, kaip nurodyta, nebent jūsų modelio vadove nurodyta kitaip.
Tai, ką randate viduje, taip pat rodo priežastį, o priežastis turi būti pašalinta arba naujos dalys sugenda taip pat. Toliau pateikti modeliai paimti iš 2021 m. Power & Motion straipsnio apie kintamus stūmoklinius siurblius apskritai, kurį parašė remonto paslaugas parduodančios įmonės vadovas (Galia ir judesys). Skaitykite juos kaip įkalčius, o ne kaip diagnozę.
| Galima priežastis | Žala, su kuria susijęs straipsnis |
|---|---|
| Užterštos alyvos | Įbrėžta vožtuvo plokštė, įbrėžimai ant stūmoklių cilindrų ir stūmoklių paviršių, stūmokliai užstrigę cilindro angose |
| Laikini slėgio šuoliai | Stūmokliai sulūžę ties kakleliu, sulaužyti velenai, įtrūkę blokas tarp prievadų |
| Užblokuota arba apribota įleidimo anga | Kavitacijos pažeidimas ant vožtuvo plokštės |
| Per didelis korpuso slėgis | Nubraižyta arba įbrėžta slydimo plokštė, pažeisti batai ir batų laikiklis, pasislinkęs veleno sandariklis |
Sandarinimo rinkinys, rotacinių grupių rinkinys, atskiros dalys arba pakaitinis siurblys
Pirkite iki aptiktos žalos lygio, o ne iki simptomo lygio. Lentelė yra mūsų ankstesnio skyriaus šaltinių skaitymas, o ne gamintojo taisyklė.
| Parinktis | Tinka kada | Kas lemia išlaidas | Pagrindinė rizika | Kas turi būti nurodyta citatoje |
|---|---|---|---|---|
| Tik sandarinimo rinkinys | Nuotėkis yra išorinis, o vidinės dalys buvo patikrintos ir yra geros | Maža dalių kaina; juostos ir surinkimo darbai vis dar taikomi | Neatkuria slėgio ar srauto, prarasto dėl vidinio susidėvėjimo | Kurią siurblio konfigūraciją jis apima ir ar yra reguliatorius, krumpliaračio siurblys ir GTV tarpikliai |
| Pavienės dalys | Viena identifikuojama dalis yra pažeista, pvz., velenas arba pakreipimo kaištis, o jos sujungtos dalys yra tvirtos | Dalis plius darbas | Versijos klaida arba nauja dalis, veikianti prieš susidėvėjusį draugą | Dalies numeris, versija (dantukų skaičius, ilgis, ranka) ir kiekis |
| Rotary grupės rinkinys | Sugadintas cilindrų blokas, stūmokliai arba batai | Dauguma dalių sąskaitos, paprastai su pridėtais guoliais ir sandarikliais | Pakartokite gedimą, jei priežastis vis dar yra sistemoje; neteisinga ranka įsakė | Kiekviena rinkinio dalis, ranka ir tai, ar ji apima vieną sukamąją grupę, ar abi |
| Pakaitinis siurblys | Korpusas pažeistas, abi sukamosios grupės pažeistos arba remonto kaina artėja prie pakeitimo | Siurblio kaina, gabenimas ir pristatymo laikas | Visas modelio kodas ir mašinos sąsaja turi sutapti | Siūloma pilna komplektacija su brėžiniu |
Rinkinio pavadinimas nepasako, kas yra rinkinyje. Vieno pardavėjo dalių lentelės eilutėje „Visas sukamosios grupės komplektas“ yra plombos-komplekto dalies numeris ir ji apibūdinama kaip tandeminio siurblio, reguliatorių, valdymo krumpliaračio siurblio ir PTO sandarikliai ir O{2}}žiedai. To paties pardavėjo tokio pavadinimo gaminio puslapyje pateikiamas cilindrų blokas, vožtuvo plokštė, stūmoklių komplektas, laikiklio plokštė, rutulinis kreiptuvas ir spyruoklės („Mission Hydraulics“ stalas; produkto puslapį, abu patikrinti 2026 m. spalio 9 d.). Paprašykite kiekvieno tiekėjo eilučių-po-sąrašo su dalių numeriais, kiekiais ir tuo, kas neįtraukta.
Paskutinei lentelės eilutei tame pačiame „Fluid Power World“ straipsnyje nurodoma bendra taisyklė: remontas yra prasmingas, jei jis kainuoja ne daugiau kaip 60–70 procentų naujo komponento. Tai prideda išimtį. Jei naujas įrenginys nėra lengvai prieinamas, o kritinė mašina neveikia, remontas vis tiek gali būti praktiškas už didesnę kainą. Taisyklė apima hidraulinius komponentus apskritai ir nėra slenkstis. Norėdami jį pritaikyti, padalykite visą remonto kainą iš pristatytos pakaitinio siurblio kainos. Į remonto kainą įskaičiuokite dalis, guolius, sandariklius, darbą ir bandymus ir vienu metu paprašykite abiejų kainų.
Veikiamas pavyzdys (numanomi skaičiai, bet kokia valiuta):jei remontas kainuoja 6 000, o pakaitinis siurblys yra pristatytas 10 000, santykis yra 6 000 ÷ 10,000 =0.60, apatiniame to diapazono krašte. Jei juosta-žemyn prideda antrą sukamąją grupę ir remontas pasiekia 8 000, santykis yra0.80, virš jo.
Šie skaičiai yra sukurti aritmetikai parodyti. Jos nėra kainos. Santykis yra vienas įvestis. Nurodykite jį šalia kiekvienos parinkties pristatymo laiko, nenaudojamos mašinos kainos ir kiekvieno tiekėjo raštu pateikiamos garantijos.
Jei palyginimas rodo pakeitimą,K3V112 visas siurblio puslapisišvardija mūsų kuriamus maketus. Tai atspirties taškas, o ne tinkamumo patvirtinimas. Tai gaunama iš viso modelio kodo ir brėžinio patikrinimo.
Prieš užsakydami: patikrinkite, ar siurblys yra problema
Naujos vidinės dalys nepašalins gedimo, kuris yra nutekėjimo linijoje, siurbimo linijoje ar filtre. Prieš išleidžiant užsakymą, verta atlikti tris patikrinimus.
Korpuso nutekėjimo srautas
Kawasaki kataloge nenurodyta jokios nutekėjimo srauto ribos. Pirmiau minėtame straipsnyje Power & Motion teigiama, kad išleidimo srautas, didesnis nei 10 procentų viso siurblio srauto, rodo per didelį susidėvėjimą. Taip pat nurodoma, kad šis metodas netinka siurbliams, kurių korpuso ir siurbimo vamzdžio vidinė patikra. Prie to lygio rodmenis vertinkite kaip priežastį patikrinti, o ne kaip priežastį užsisakyti. Palyginkite rodmenis tik esant tokiam pačiam slėgiui, greičiui ir alyvos temperatūrai.
Korpuso spaudimas
„Kawasaki“ kataloge teigiama, kad slėgis korpuse paprastai neturi viršyti 0,1 MPa, o didžiausias – 0,4 MPa, o išleidimo žarna ir nutekėjimo filtras turi būti tinkamo dydžio. Pridedamoje diagramoje smailė nubrėžta kaip 0,1 sekundės pereinamasis laikotarpis. Apribota drenažo linija, kurioje korpusas viršija šias vertes, yra sistemos gedimas, ir tai yra būklė, susijusi su bato ir skalbimo plokštės pažeidimu, kaip nurodyta aukščiau esančioje lentelėje.
Siurbimas ir filtravimas
Patikrinkite įsiurbimo koštuvą ir grįžtamąjį filtrą, įskaitant filtro surinkimą. 2015 m. sunkiosios technikos forumų temoje gijos paleidėjas, aprašantis Kobelco SK130-8 su pasikartojančiais pagrindinio siurblio gedimais, pranešė radęs filtro apėjimo vožtuvą, įdėtą apverstą, kuris praleidžia nefiltruotą alyvą (Sunkiosios technikos forumai). Tai vieno forumo vartotojo nepatvirtinta paskyra, o siurblio modelis nenurodytas. Jis įtrauktas, nes rodo gedimą, kurio negali pašalinti dalių užsakymas.
Originalios, antrinės rinkos ir perdirbtos dalys: ko prašyti
Dalies etiketė nurodo mažiau nei dokumentai, kuriuos tiekėjas nori siųsti kartu su ja. Trys klausimai dažnai pateikiami kartu ir turėtų būti užduodami atskirai:
Kilmė
Kas pagamino dalį ir ar ji parduodama kaip originali „Kawasaki“, perdirbta ar suderinama?
Atsekamumas
Kokie dokumentai susieja šią dalį su tuo gamintoju: pakuotė, dalies numeris, partija ar patikrinimo įrašas?
Autorizacija
Jei pardavėjas save apibūdina kaip įgaliotą „Kawasaki“ kanalą, kas tai rodo?
Trečias – klausimas apie pardavėją, o ne dalį. Todėl dalis, įsigyta ne įgaliotame kanale, nėra -autentiška, o įgaliojimo laiškas nepatvirtina, kad versija tinka jūsų siurbliui.
Nepriklausomai nuo kilmės, taip pat paklauskite raštu:
- Ar cilindrų blokas ir vožtuvo plokštė tiekiami kartu ir kuriai rankai.
- Koks patikrinimo įrašas pateikiamas su slydimo paviršiais ir ar surinkta sukamoji grupė arba siurblys buvo išbandytas prieš išsiunčiant.
- Ką apima garantija, kiek laiko ir kas atsitiks, jei versija pasirodys neteisinga.
Šie klausimai apima tik dalis. Norėdami įvertinti tiekėją kaip visumą, žr. mūsų palyginimąoriginalūs ir antrinės rinkos hidrauliniai siurbliai.
Po rekonstrukcijos: sąlygos, kurių reikia naujoms dalims
Atnaujintas siurblys turi veikti pagal Kawasaki paskelbtas alyvos ir montavimo sąlygas. Žemiau pateiktos vertės yra iš 2014 m. spalio mėn. katalogo KPM1410, į kurį 2026 m. spalio 9 d. buvo nuoroda į Kawasaki K3V/K5V produkto puslapį (Kawasaki Heavy Industries). Kataloge jo techniniai duomenys aprašomi kaip tipinės, o ne garantuotos vertės.
| Būklė | Kas parašyta kataloge |
|---|---|
| Skystis | Anti-dėvėjimosi hidraulinis skystis; dėl kitų skysčių kreipkitės į Kawasaki |
| Klampumo diapazonas | 10–1000 mm²/s |
| Alyvos temperatūros diapazonas | –20 iki +95 laipsnių |
| Švara | Bent NAS 1638 9 klasė (ISO 4406 -/18/15), su nuolatiniu filtravimu |
| Filtravimas | Vardinis 10 μm filtras grįžtamojoje linijoje; 80–150 akių sietelis siurbimo linijoje |
| Korpuso spaudimas | Įprastai ne daugiau kaip 0,1 MPa ir 0,4 MPa piko metu |
| Montavimas ir nutekėjimas | Velenas horizontalus; nutekėjimas paimtas iš viršutinio išleidimo angos, kilpoje virš siurblio korpuso viršaus, ne mažesniame nei anga vamzdyje |
| Prieš pradedant | Užpildykite siurblio korpusą sistemos skysčiu per korpuso išleidimo jungtį; byla turi likti pilna |
| Pavaros jungtis | Lanksti jungtis; lygiagreti paklaida ±0,03 mm ribose; veleno gale nėra radialinės ar traukos apkrovos |
Klampumo ir temperatūros skaičiai yra išoriniai katalogo sąrašų diapazonai, o ne rekomenduojamas veikimo taškas.
Dėklo užpildymas yra apsaugos žingsnis.To paties dvikalbio katalogo japoniškame tekste priduriama, kad be alyvos korpuse vidinės dalys gali įstrigti dėl tepimo trūkumo.
Kataloge pateikiamos montavimo sąlygos, o ne paleidimo seka. Norėdami pirmą kartą paleisti, nuplauti ir priimti po rekonstrukcijos, vadovaukitės savo modelio siurblio vadove ir mašinos gamintojo instrukcijomis.
Užsakymo kontrolinis sąrašas ir kitas veiksmas
Tiekėjas gali patvirtinti tik K3V112 siurblio dalis pagal tai, ką siunčiate, todėl atsiųskite visa tai vienu pranešimu:
- Identifikavimo įrašas iš aukščiau esančio sąrašo su vardinės lentelės nuotrauka
- Kiekvienos dalies ar komplekto kiekis, data, iki kurios jos reikia, ir pristatymo vieta
- Reikalingos dalys, sugrupuotos pagal agregatą ir pageidaujamas pasiūlymas: sandariklių rinkinys, atskiros dalys, sukamoji grupė arba visas siurblys
- Užklausa dėl eilučių{0}}pagal-sąrašo rinkinio su dalių numeriais, kiekiais ir išskyrimais
- Norimi įrodymai su dalimis: kilmė, atsekamumo dokumentai, patikrinimo protokolas, garantijos sąlygos
- Jei siurblys jau atidarytas, nuimkite-vožtuvo plokštės, cilindrų bloko priekinės dalies ir batų radinius ir nuotraukas
- Iki šiol atlikti sistemos patikrinimai: korpuso išleidimo srautas, korpuso slėgis, filtras ir filtras
- Užklausa dėl visos{0}}siurblio kainos kartu su dalių kaina, kad galėtumėte nustatyti remonto santykį
Norint išsiųsti pirmą užklausą, siurblio atidaryti nereikia. Pradėti pakanka modelio kodo, sukimosi, reguliatoriaus kodo, kiekio ir paskirties vietos.
Šis sąrašas tinka bet kuriam dalių tiekėjui. „Sheungchak“ paskelbtas K3V112 asortimentas yra pilni S, DT, DP ir DTP išdėstymo siurbliai. Jei palyginimas rodo, kad reikia pakeisti, atsiųskite vardinės lentelės nuotrauką ir identifikavimo įrašą per mūsųužklausos forma. Paprašykite modelio patikrinimo, brėžinio patikrinimo ir pasiūlymo, kuriame būtų nurodyta visa siūlomo siurblio konfigūracija.
