A4VG valdymo parinkčių ir pakeitimo atitikimo vadovas

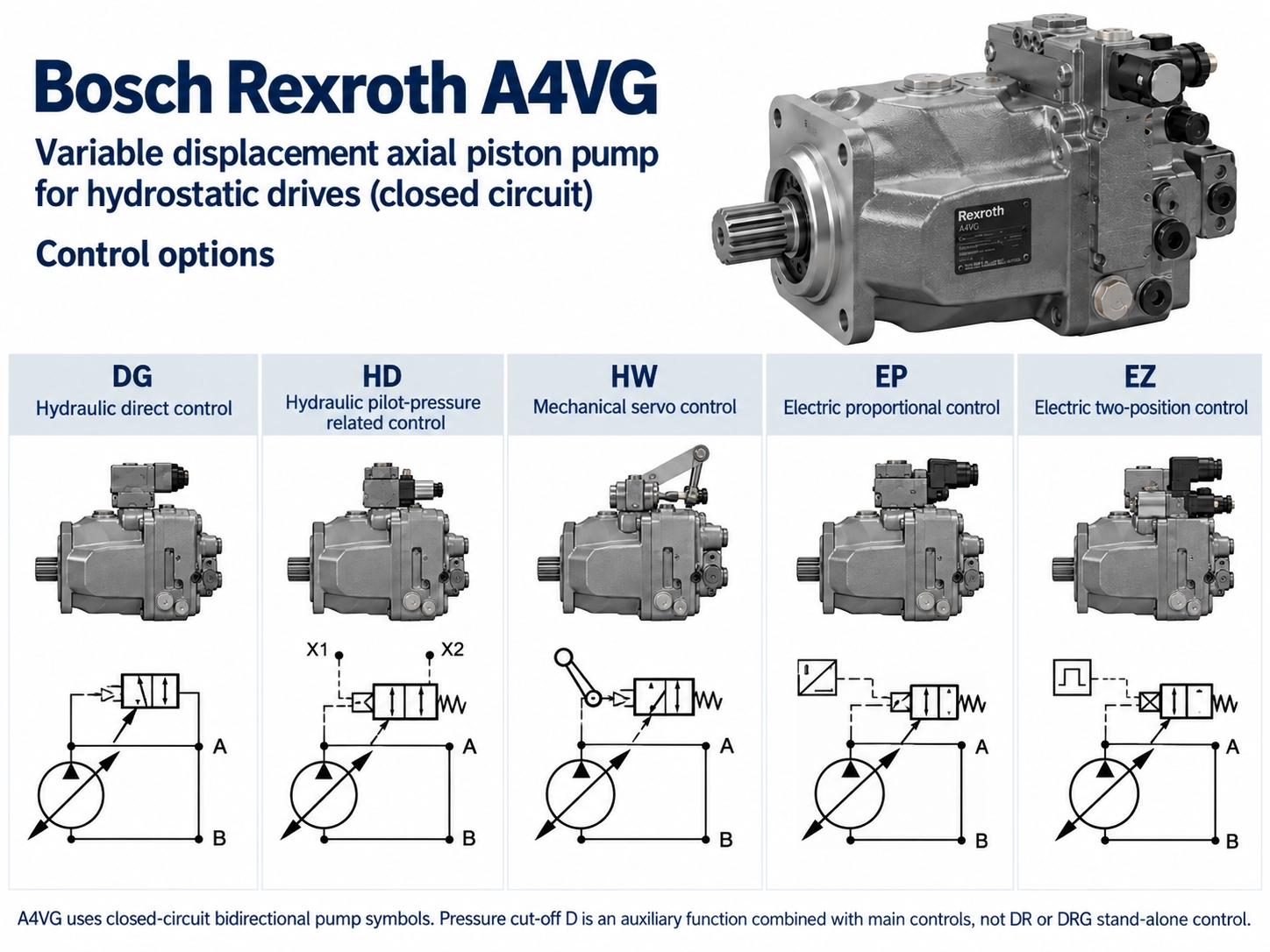

Naudojant A4VG, valdymo parinktis nusprendžia, kuris signalas keičia siurblio poslinkį ir srauto kryptį: piloto slėgis, svirtis, solenoido srovė arba siurblį varančio variklio greitis. Todėl du vienodo dydžio, veleno ir flanšo siurbliai toje pačioje mašinoje gali veikti labai skirtingai. Šiame vadove paaiškinamos A4VG valdymo parinktys pagal įvesties signalą, parodoma, kaip skiriasi serijos ir duomenų lapo leidimų kodai, ir išvardija, ką valdymo pusėje turi atitikti pakaitinis siurblys.



Pastaba apie tai, iš kur gaunami skaičiai. Guangdong Sheungchak Hydraulic Technology Co., Ltd. reikmenysne{0}}OEM nauji siurbliaiir nėra susijęs su Bosch Rexroth. Kiekviena toliau nurodyta vertė yra cituojama iš „Bosch Rexroth“ duomenų lapo su pavadinimu, ir nė vienas iš jų nėra mūsų pačių bandymo duomenys. Leidimai skiriasi, todėl prieš pasitikėdami figūra patikrinkite tą, kuris atitinka jūsų pompą.



A4VG yra uždaros grandinės stūmoklinis siurblyshidrostatinės pavaros. Jei pirmiausia jums reikia to grandinės tipo fono, žratviros ir uždaros grandinės stūmoklinių siurblių palyginimas.

Lentelėje pateikiami 32 serijos kodai, išvardyti duomenų lape RE 92003/06.12. 40 serijos ir vėlesniuose regioniniuose leidimuose naudojami iš dalies skirtingi kodai, kurie lyginami toliau.

Tame pačiame leidime taip pat pateikiamas NV, versija be valdymo modulio. ET, elektrinis tiesioginis valdymas{1}}, pasirodo tik vėlesniuose leidimuose.

HD: valdymo slėgis iš vairasvirtės arba valdymo vožtuvo

HD tinka mašinoms, kurios jau sukuria hidraulinį pilotinį signalą. Poslinkis yra proporcingas slėgio skirtumui tarp jungčių Y1 ir Y2, pradedant nuo 6 barų ir pasiekiant didžiausią poslinkį esant 18 barų. Pilotinis signalas judina tik valdymo vožtuvo ritę, todėl piloto srautas yra nereikšmingas, o grįžtamojo ryšio svirtis ant stūmoklio palaiko pastovų poslinkį tam tikram signalui.

Eksploatuojant svarbi viena sąlyga: esant neutraliai, HD modulis turi būti išleidžiamas į rezervuarą per išorinį piloto valdymo įrenginį. Bandomoji grandinė, kuri negali ištuštinti, palaikys liekamąjį signalą ant siurblio (Bosch Rexroth RE 92003/06.12, p. 12). 40 serija naudoja tą patį 6–18 barų diapazoną su kodu HP1, kuris tame duomenų lape nurodytas tik 145–280 dydžiams, pareikalavus (Bosch Rexroth RE 92004/2020-03-30, pp . 2, 12).

HW: svirtis arba troso jungtis

HW yra mechaninės jungties valdiklis. Poslinkis vyksta pagal valdymo modulio svirties kampą, o spyruoklinis centravimas grąžina siurblį į neutralią padėtį, kai svirtis atleidžiama. Svirties figūros priklauso nuo leidimo, todėl jų nereikėtų sujungti į vieną rinkinį.

Abiejuose leidimuose reikalingas teigiamas mechaninis jungtis, kad apsaugotų modulį. HW taip pat yra vienintelis valdiklis, galintis turėti neutralios padėties jungiklį – kontaktą, kuris uždarytas neutralioje padėtyje ir paprastai naudojamas blokuoti variklio paleidimą, kai siurblys veikia eigoje (Bosch Rexroth RE 92003/06.12, p. 13; RE-E 92003/2021-08-11, p. 16).

DG: valdymo slėgis tiesiai į glostymo stūmoklį

DG nėra paprastesnis HD. Valdymo slėgis ties X1 arba X2 tiesiogiai veikia stūmoklį, be valdymo vožtuvo ir grįžtamojo ryšio svirties. Poslinkis priklauso nuo valdymo slėgio, bet taip pat turi įtakos sistemos slėgiui ir pavaros greičiui, todėl tas pats signalas ne visada duoda tą patį srautą.

Galioja dar dvi sąlygos. Slėgio nutraukimas- ir bet koks DA valdymo vožtuvas veikia tik tuo atveju, jei valdymo įtaisas, maitinantis DG valdymą, tiekiamas iš prievado PS. Duomenų lape rekomenduojama peržiūrėti kiekvieno DG siurblio pritaikymą. Didžiausias leistinas valdymo slėgis yra 40 barų (Bosch Rexroth RE 92003/06.12, p. 11).

EP: proporciniai solenoidai

Naudojant EP, poslinkis yra proporcingas srovei ties solenoide a arba b. Pirmas dalykas, kurį reikia suderinti, yra įtampa, nes srovės diapazonai nėra keičiami.

Čia yra saugos taškas su proporcingais valdikliais, nes lengva manyti, kad yra kitaip. Duomenų lape nurodyta, kad HD ir EP valdymo modulių spyruoklinis grąžinimas nėra saugos įtaisas. Dėl vidinio užteršimo modulis gali įstrigti neapibrėžtoje padėtyje, o mašinos gamintojas turi nuspręsti, ar reikia papildomų priemonių, kad pavara būtų saugiai sustabdyta. Signalo pašalinimas negarantuoja nulio poslinkio (Bosch Rexroth RE 92003/06.12, pp. 12, 14).

EZ: įjungta arba išjungta

EZ naudoja perjungimo solenoidus. Įjungus energiją a arba b, valdymo slėgis sujungiamas tiesiai su stūmokliu, o siurblys ta kryptimi pasiekia didžiausią poslinkį; at-įjungta, ji grįžta į nulį. Mažiausia reikalinga srovė yra 1,32 A esant 12 V ir 0,67 A esant 24 V (Bosch Rexroth RE 92003/06.12, p. 15). EZ siurblys negali būti varomas proporcingai, o EP siurblys jam nėra naudingas.

ET: patikrinkite leidimą prieš ką nors kita

ET yra elektrinis, tiesiogiai{0}}valdomas valdiklis. Du slėgio mažinimo vožtuvai tiekia valdymo slėgį į eigos cilindrą, o tam tikra srove pasiekiamas poslinkis taip pat priklauso nuo siurblio greičio ir darbinio slėgio (Bosch Rexroth RE-P 92003/2023-10-30, pp. 24–26). 40 serijos duomenų lapuose taip pat pateikiami ET valdikliai (RE 92004/09.2017, pp. 2, 20).

ET nėra 06.12 Series 32 leidime, o vėlesniuose leidimuose pateikiami skirtingi ET variantai skirtingiems dydžių diapazonams. Pavyzdžiui, 2023 m. Azijos ir Ramiojo vandenyno leidime ETA / ETB aprašyti kaip paruošti BODAS programinei įrangai ir nurodyti tik 28, 40 ir 125 dydžiams. Naujesni leidimai priskiria ET 25 barų minimalaus valdymo slėgio grupei. Jei naudojate ET siurblį, pirmiausia nustatykite tikslų duomenų lapo leidimą ir perskaitykite kodą tik iš to dokumento.

DA valdymo vožtuvas tipo kode turi savo poziciją, atskirai nuo valdymo įtaiso:

• 1: nėra DA valdymo vožtuvo
• 2: fiksuotas nustatymas
• 3R / 3L: mechaniškai reguliuojama padėties svirtimi, pasukama į dešinę arba kairę, kuri taip pat suteikia colio funkciją
• 4: fiksuotas nustatymas su stabdymo colio vožtuvu, valdomas stabdžių skysčioISO 4925(be mineralinio aliejaus)
• 8: kaip 4, bet stabdžių skysčiui mineralinės alyvos pagrindu
• 7: fiksuotas nustatymas, su prievadais atskiram piloto valdymo įtaisui, naudojamam kaip colių vožtuvas

Šis sąrašas yra iš 06.12 leidimo. 2023 m. Azijos ir Ramiojo vandenyno leidime pateikiami 1, 2, 3R / 3L, 7 ir 8 variantai, be 4 varianto (RE-P 92003/2023-10-30, p. 3).

4 ir 8 variantai galimi tik siurbliuose su valdymo moduliu DA. 2, 3 ir 7 variantai taip pat gali būti montuojami HD, HW, DG ir EP siurbliuose, siekiant apsaugoti variklį nuo perkrovos, todėl siurblys, pažymėtas HD3 arba EP3 kodu, vis tiek gali turėti DA vožtuvą.

2 ir 3 variantų duomenų lape nurodyta, kad valdymo pradžia nurodyta paprastu tekstu užsakyme ir nustatyta gamykloje. Tame pačiame dokumente teigiama, kad norint valdyti DA, reikia peržiūrėti variklio ir transporto priemonės parametrus, rekomenduojama, kad gamintojo taikomųjų programų inžinieriai peržiūrėtų visas DA programas, o kitame puslapyje teigiama, kad jos turi būti patvirtintos (Bosch Rexroth RE 92003/06.12, pp{5}}, 16–17). Senesniame techninės priežiūros vadove taip pat aprašomi siurbliai, iš anksto nustatyti varikliui ir transporto priemonei (Rexroth RA 92003-S, 1997). 40 serijoje DA siūloma tik 110 ir 125 dydžiams (Bosch Rexroth RE 92004/2020-03-30, p. 2).

Taigi tas pats kodas nereiškia to paties nustatymo, o tas pats kodas su ta pačia valdymo reikšme Pakaitinis DA siurblys turi būti patikrintas dėl trijų dalykų: DA vožtuvo varianto, tos mašinos valdymo pradžios-kontrolės reikšmės ir variklio bei transporto priemonės duomenų, kuriems buvo nustatytas pradinis siurblys.

Jei duomenų lape priešais jus trūksta vardinės lentelės kodo, įprasta priežastis yra ta, kad lapas priklauso kitai serijai ar leidimui.

Žemiau esančioje lentelėje nurodytos funkcijos tarp dviejų kodų sistemų. Tai nėra mainų lentelė. Eilė nereiškia, kad 40 serijos variantą galima užsisakyti bet kokio dydžio arba kad vienos serijos siurblys gali būti montuojamas vietoje kitos.

EP eilutės yra tos, kurios greičiausiai sukelia neteisingą tvarką. EP3 yra standartinis 32 serijos siurblio 12 V valdiklis. 40 serijos siurbliuose standartinis 12 V valdiklis yra EP1, o EP3 yra 12 V versija su rankiniu valdymu ir spyruokliniu grąžinimu.

Prieš traktuodami vienos serijos kodą kaip kitos kodo atitikmenį, patvirtinkite keturis dalykus: seriją, dydį, valdymo variantą ir duomenų lapo leidimą. 06.12 Series 32 duomenų lapas apima 28–250 dydžius, o du 40 serijos leidimai – 110–280 dydžius, todėl 125 dydis yra vienintelis, kuris rodomas abiejuose. Dviejų serijų slėgis taip pat skiriasi, 400 / 450 barų vardinis / didžiausias 32 serijai ir 450 / 500 barų 40 serijai, o tai yra dar vienas būdas nustatyti, kuris duomenų lapas yra tinkamas.

32 serijos leidimuose taip pat nesutariama dėl dydžio diapazono ir ET.

NV nurodytas 06.12 leidime, o 2023 m. Azijos ir Ramiojo vandenyno leidimo tipo kodų lentelėje nėra NV eilutės. Jei norite perskaityti visą lauką-po-lauko, naudokite mūsųA4VG modelio kodo vadovas; šis straipsnis to nekartoja.

Laukai, kuriuos galite nuskaityti iš tipo kodo

32 serijos kode šios pozicijos yra susijusios su valdikliu (Bosch Rexroth RE 92003/06.12, pp. 2–4). Pirmiausia patvirtinkite serijos ir duomenų lapo leidimą, tada perskaitykite laukus po vieną:

• Valdymo įtaisas ir įtampa: HD3, HW, DG, EP3 / EP4, EZ1 / EZ2, DA1 / DA2
• Slėgio sumažinimas-: D, šiame leidime nurodytas kaip standartinis. 2023 m. Azijos ir Ramiojo vandenyno leidime taip pat pateikiama 28, 40 ir 125 dydžių versija be slėgio apribojimo{3}}.
• Neutralios padėties jungiklis: tik L, HW
• Mechaninis eigos ribotuvas: M, reguliuojamas išorėje
• Prievadai X3 / X4, skirti slėgiui glostymo kameroje: T
• DA valdymo vožtuvas: 1, 2, 3R / 3L, 4, 7 arba 8
• Pasukimo kampo jutiklis: R
• Solenoidinė jungtis: P arba Q su slopinimo diodu (Q skirta tik EZ ir DA)

Pavyzdžiui, fragmentas DA1D2 skaitomas kaip su greičiu-susijęs valdymas esant 12 V įtampai, slėgio išjungimas-, DA valdymo vožtuvas su fiksuotu nustatymu. EP3D1 rodomas kaip 12 V proporcingas elektrinis valdymas, slėgio nutraukimas-, nėra DA vožtuvo.

Nustatymai kodas nerodomas

Trys nustatymai pateikiami paprastu tekstu pirminiame užsakyme ir nerodomi kode:

• DA valdymo pradžia, kur sumontuotas DA vožtuvas.
• Slėgio sumažinimo{0}}nustatymas. 06.12 Series 32 duomenų lape reikalaujama, kad jis būtų 30 barų mažesnis už aukšto -slėgio sumažinimo vožtuvo nustatymą, o 2017 09 Series 40 duomenų lape pateikiama tokia pati 30 barų riba (RE 92003/06.12, p. 55; RE 92004/09.214). Patvirtinkite taisyklę savo siurblio leidime.
• Aukšto-slėgio mažinimo vožtuvo nustatymai prievadams A ir B. 06.12 duomenų lape kiekvienas vožtuvas užsakytas kaip slėgio skirtumo nustatymas. Jis nurodo įtrūkimo slėgį kaip skirtumą ir padidinimo slėgį, kai vožtuvai nustatyti ties 1000 aps./min. ir didžiausias poslinkis (RE 92003/06.12, p. 54). Todėl apsauginio vožtuvo skaičius nėra toks pat kaip mašinos darbinis slėgis.

Taip pat turi būti patvirtinti du įrenginio slėgiai žemo-slėgio pusėje, ir tai yra skirtingi dalykai (RE 92003/06.12, p. 7):

• Padidinimo slėgio nustatymas. Duomenų lape reikalaujama, kad žemo -slėgio pusė būtų bent 10 barų didesnė už korpuso slėgį, ir priduriama, kad pripūtimo slėgio nustatymas turi būti didesnis, atsižvelgiant į sistemą. Ji nepateikia vienos nustatymo vertės, todėl skaičius gaunamas iš mašinos duomenų.
• Kontroliuokite slėgį prievade PS. Kad valdymas veiktų, EP, HW ir HD reikia bent 20 barų didesnio nei korpuso slėgio esant 2000 aps./min., matuojant prievade PS. DA, DG ir EZ reikia 25 barų. Duomenų lape tai nurodyta kaip minimumas, kuris priklauso nuo greičio ir darbinio slėgio. Tai nėra padidinimo vožtuvo nustatymas.

Jei pakaitalas priklauso kitai kontrolinei grupei nei pradinis, nemanykite, kad esamas padidinimo nustatymas suteikia pakankamai valdymo slėgio. Patikrinkite tai PS.

Šios vertės būdingos mašinai, todėl nuoroda yra mašinos gamintojo techninės priežiūros duomenys arba pradinio siurblio užsakymo įrašas. Necituojame įprastų skaičių, nes nėra tokių, kurie būtų taikomi visoms mašinoms.

Keičiant valdiklius: duomenų lape aprašoma NV versija, paruošta modifikuoti HD, HW, EP arba EZ modulį, ir pažymima, kad naudojant DA reikia pakeisti valdymo cilindro spyruoklinį mazgą ir valdymo plokštę (RE 92003/06.12, p. 11). Jame neaprašomas vieno sumontuoto valdiklio keitimas kitu.

Siurbliai su specialiais numeriais

Tipo kode priesaga -S žymi specialią versiją. Duomenų lape nenurodyta, kas yra specialus vykdymas (RE 92003/06.12, p. 4).

Atskirai standartinėje lentelėje gali nebūti valdymo kodo. Vienas hidraulinės sistemos remonto specialistas aprašė A4VG siurblių „MS“ valdymą ekskavatoriaus sukimosi pavarose, kuris reguliuoja slėgį, o ne poslinkį (InsaneHydraulics). Tai yra vieno praktikuojančio asmens paskyra, o ne OĮG dokumentas, ir jame nieko nekalbama apie tai, kas yra kitose specialiose versijose.

Abiem atvejais standartinė lentelė negali pasakyti, kas yra sumontuota. Prieš užsakydami standartinį siurblį, gaukite to siurblio specifikaciją iš mašinos gamintojo arba pirminį užsakymo įrašą.

Jei vardinė lentelė yra pažeista arba neišsami, mūsų vadovas yraidentifikuoti hidraulinį siurblį pagal jo vardinę lentelęapima ką dar įrašyti. Jei norite sužinoti daugiau apie nekontroliuojamus patikrinimus, žrdevynių{0}}taškų pakeitimo kontrolinis sąrašas.

Prieš keisdami siurblį, kontroliuokite-šoninius patikrinimus

Gedimas, panašus į siurblio problemą, gali būti valdymo grandinėje, todėl prieš užsakant verta atmesti šiuos dalykus:

• Ar valdymo signalas pasiekia siurblį? Ankstesnės AA4VG 3 serijos 1997 m. Rexroth techninės priežiūros vadove, be trikčių šalinimo patikrų, įtraukta, ar valdymo terpė yra prijungta.
• Jei HD, ar piloto pusė gali nutekėti neutralioje padėtyje? Tame pačiame vadove nurodomas priešinis slėgis, dėl kurio siurblys negrįžta į neutralią padėtį, ir reikalaujama, kad valdymo vožtuvo kreivė atitiktų siurblį.
• Ar sukryžiuoti solenoidų laidai arba pilotinės linijos? Nurodoma kryptis, pagal kurią prievadas arba solenoidas priima signalą.
• Ar aliejus pakankamai švarus? 06.12 duomenų lape reikalaujama bentISO 440620/18/15, priveržimas iki 19/17/14 esant skysčio temperatūrai nuo 90 laipsnių iki maksimalios 115 laipsnių. 2023 m. Azijos ir Ramiojo vandenyno leidimas išlaiko 20/18/15 ir reikalauja 19/17/14, kai skysčio klampumas nukrenta žemiau 10 mm²/s. Patikrinkite klasę pagal savo siurblio leidimą ir alyvos temperatūrą bei klampumą, kuriuo mašina iš tikrųjų veikia. Nurodyta valdymo modulių klijavimo priežastis yra užterštumas.

Vadovas yra senas ir parašytas 3 serijai, todėl traktuokite jį kaip mąstymo būdą, o ne kaip dabartinio siurblio procedūrą. Atlikite pačius patikrinimus pagal savo mašinos ir siurblio leidimo techninės priežiūros vadovą.

Vienoje forumo temoje krautuvo savininkas pranešė, kad parduotuvės stendas{0}}išbandė siurblį ir pavaros variklį kaip gerai, o gedimas liko. Tai viena ataskaita ir neįrodo nieko bendro. Tai rodo, kad geras siurblio stendo rezultatas pats savaime nenustato mašinos gedimo.

Reguliavimą, pvz., neutralų nustatymą arba slėgio nustatymus, turi atlikti kvalifikuotas personalas, vadovaudamasis konkrečios serijos ir leidimo naudojimo vadovu. Jie čia neaptariami.

Patvirtinkite A4VG valdymo konfigūraciją

Kad būtų patikrinta pakeitimo valdymo pusė, tiekėjui reikia:

• Visas tipo kodas iš vardinės lentelės
• Aiški vardinės lentelės ir valdymo modulio nuotrauka
• Serija (32 arba 40) ir, jei žinoma, duomenų lapo leidimas
• Solenoidinė įtampa, kai valdymas yra elektrinis
• Žinomi nustatymai: DA vožtuvo variantas ir valdymo pradžia, slėgio išjungimas-, aukšto-slėgio sumažinimo vožtuvo A ir B nustatymai, padidinimo slėgio nustatymas ir valdymo slėgis, išmatuotas PS, jei jį turite
• Mašinos markė ir modelis, o DA siurbliui – variklis, su kuriuo jis yra suporuotas

Juos galite siųsti naudodami mūsų svetainėje esančią užklausos formąA4VG siurblio puslapis. Paprašykite raštiško valdymo laukų palyginimo su jūsų tipo kodu ir nustatymų, kuriuos dar reikia patvirtinti, sąrašo.

• Bosch Rexroth RE 92003/06.12, A4VG Series 32
• Bosch Rexroth RE-A 92003/06.2018, AA4VG Series 32 (Amerika)
• Bosch Rexroth RE-E 92003/2021-08-11, A4VG Series 32 (Europa)
• Bosch Rexroth RE-P 92003/2023-10-30, A4VG Series 32 (Azijos ir Ramiojo vandenyno regionas)
• Bosch Rexroth RE 92004/09.2017 ir 2020-03-30, A4VG Series 40
• Rexroth RA 92003-S (1997), AA4VG Series 3 taikymo ir aptarnavimo vadovas

Šiame straipsnyje pateiktos nuorodos nukreipia į šių dokumentų kopijas, kurias priglobia trečiosios šalys. Jie leidžia patikrinti nurodytą leidimą, bet nebūtinai yra dabartinis jūsų siurblio dokumentas.
